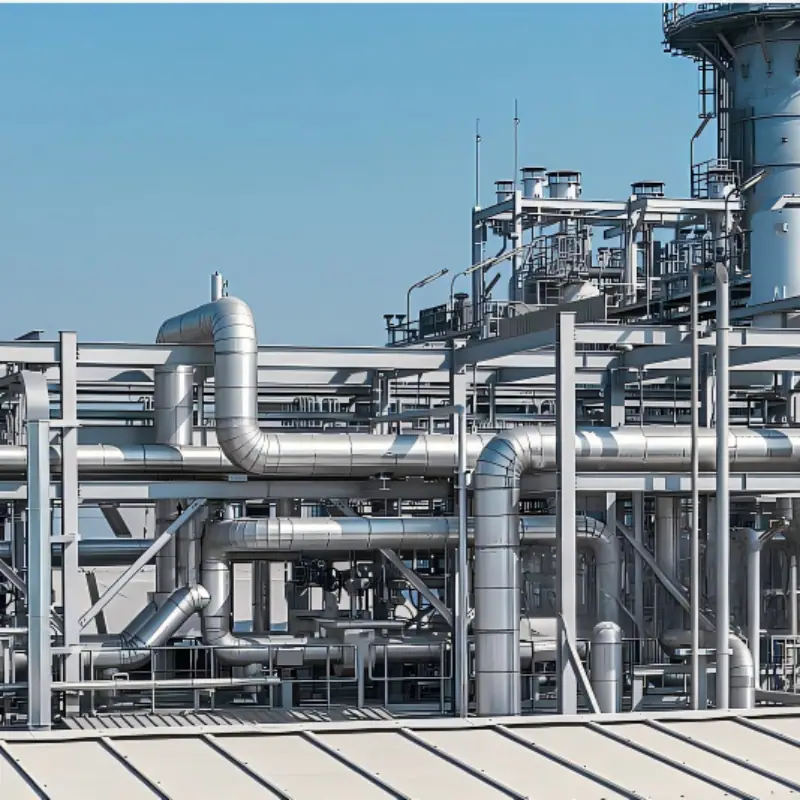

Металлоконструкции для трубных эстакад, опор и площадок
Стальные опорные конструкции, трубные эстакады и площадки для нефтяных, газовых и химических объектов. Свяжите запрос с конкретным оборудованием, трубопроводами и их расположением. Нагрузки, сопряжения, защита и границы поставки определяются документацией проекта.
Можно начать с известных данных, даже если полный перечень или планировка ещё не готовы. Перед расчётом уточним недостающие позиции.
Трубная эстакада или опоры трубопроводов
Каркас трубной эстакады, опора отдельной трубы и площадка доступа — разные позиции. Каркас связывают с общей компоновкой, отдельную опору — с конкретным трубопроводом, площадку — с маршрутом доступа. Если нужны несколько частей, сохраните их обозначения и связи в одном перечне; технологические трубопроводы и процессное проектирование обсуждаются отдельно.
Назначение, координаты и отметки стальных опор
Проектные нагрузки и точки сопряжения трубопроводов
Для операционной или ремонтной площадки передайте известную схему проходов и сопряжений. Настилы, ограждения, лестницы и стальные опоры рассматриваются в согласованном объёме по документации объекта.
Назначение площадки, проходы и высотные отметки
Проектные нагрузки и интерфейсы оборудования
Нужный состав настилов, ограждений, лестниц и опор
Как передать данные оборудования для запроса на стальную опорную конструкцию
Свяжите каждую рассматриваемую стальную конструкцию с оборудованием или трубопроводами, данные которых на неё влияют. Передайте имеющиеся компоновки, нагрузки, отметки и точки сопряжения с указанием версий. При изменениях отдельно перечислите затронутые позиции; ранее рассмотренный вариант нельзя автоматически считать подтверждённым для новых данных.
Материал OM Green Build для подготовки запроса. Он не заменяет проектирование и инженерную проверку.
Разделите предмет запроса и исходные данные
Предметом запроса могут быть стальные опорные конструкции, рамы, эстакады или площадки в пределах рассматриваемой категории продукции. Оборудование и трубопроводные системы перечисляйте отдельно как связанные части проекта.
Укажите, какую стальную часть нужно обсудить и от кого поступают сведения по оборудованию. Наличие раздела нефтехимических конструкций на сайте не подтверждает поставку технологического оборудования, трубопроводной системы или изготовление резервуаров.
Свяжите документы с конкретными позициями
Список исходных файлов полезен, если понятно, к какой позиции относится каждый документ. Для предварительных материалов сохраняйте явный статус.
Свяжите документы с конкретными позициями
Данные
Что связать между собой
Что указать в записи
Компоновка
Что связать между собойОборудование, раму или эстакаду и общий план
Что указать в записиОбозначения позиций, имя файла и версию
Нагрузки
Что связать между собойИсходные нагрузки и соответствующую конструкцию
Что указать в записиИсточник данных и статус подтверждения
Сопряжения
Что связать между собойКоординаты, отметки и точки соединения
Что указать в записиСвязанный чертёж и неуточнённые места
Условия эксплуатации
Что связать между собойТребования к защите и конкретную часть проекта
Что указать в записиДокумент с требованиями или вопрос к нему
Вспомогательные элементы
Что связать между собойПлощадки, лестницы, настилы и ограждения
Что указать в записиТребуемый состав и границы обсуждения
Передавайте изменения с перечнем затронутых данных
В сообщении об изменении укажите позицию, предыдущую и новую версию документа, а также изменившиеся исходные сведения. Отдельно отметьте, какие данные ещё ожидаются.
Не ограничивайтесь фразой «обновлена компоновка». Уточните, изменены ли расположение оборудования, нагрузки, отметки или точки сопряжения. Их влияние на стальную конструкцию требуется проверить до подтверждения технического решения.
Не заменяйте конкретные требования общим названием объекта
Название «нефтехимический объект» не описывает среду эксплуатации и не определяет систему покрытия или огнезащиты. Приложите имеющиеся требования проекта, связав их с соответствующими позициями.
Если документ о требованиях ещё не получен, запишите это как открытый вопрос. Не подставляйте марку покрытия, стандарт, толщину или характеристику только потому, что они встречались в другом проекте.
Условия среды для разных частей нефтехимического объекта могут отличаться. При запросе защитной обработки укажите расположение и назначение конкретных стальных элементов, фактические условия эксплуатации и документы, по которым требуется подтвердить решение. Не переносите требования с трубопровода или оборудования на строительную конструкцию без отдельной проверки.
Проверьте пакет перед отправкой
Соберите актуальную компоновку, документы с исходными нагрузками, сведения о сопряжениях и перечень запрашиваемых стальных элементов. Добавьте список открытых вопросов с указанием, от кого ожидается уточнение.
Начать обсуждение можно с имеющимися данными. Шаблон запроса поможет перечислить недостающее; он не заменяет инженерную проверку. Состав поставки, ответственность за связанные работы и коммерческие условия согласуются отдельно по проекту.
Копирование и скачивание не отправляют запрос. Вставьте заполненный текст в WhatsApp или письмо либо прикрепите файл там. Помощник не переносит содержимое списка автоматически. Если часть данных пока неизвестна, можно начать с описания.
Все нагрузки и требования промышленной безопасности должны поступать из утверждённой проектной документации.
—
Системы антикоррозионной и огнезащиты выбираются для конкретной среды и не считаются универсальными.
—
Технологическое оборудование, трубопроводы и процессное проектирование не входят в объём стальной конструкции без прямого указания.
06
Частые вопросы
Поиск по вопросам и ответам этой страницы. Ответ раскрывается нажатием на вопрос.
Совпадений нет. Попробуйте другое слово или обсудите запрос.
Какие исходные данные нужны для промышленной рамы или эстакады?+
Назовите объект и запрашиваемую стальную часть: раму, эстакаду, опоры или площадку. Приложите доступную компоновку с координатами и отметками, сведения о проходах, оборудовании и трубах. Нагрузки, воздействия, условия среды, пожарные требования и монтажные ограничения передайте по известным документам с их версиями. Если часть сведений ещё уточняется, отметьте её отдельно — первое обсуждение можно начать сейчас, а решение и состав поставки подтвердить после проверки исходных данных.
Да, укажите известные требования или желаемый вариант и отметьте, что уже подтверждено проектом, а что ещё обсуждается. Для согласования покрытия или огнезащиты передайте требования к среде эксплуатации, сроку службы, подготовке поверхности и системе защиты, а также имеющиеся проектные документы. Если часть сведений отсутствует, начните с описания объекта и нужной стальной части; недостающие данные уточним до подтверждения конкретного решения.
Условия запроса
Описание варианта в первом запросе не подтверждает его применимость или включение в комплект. Материалы и состав защиты согласуются по документации конкретного проекта.
По умолчанию нет. Страница описывает стальные опорные конструкции. Поставка оборудования, трубопроводов, решётчатого настила и других компонентов определяется отдельным перечнем и договором.
Как передать изменения в данных оборудования?+
Приложите актуальную компоновку и укажите, какие нагрузки, отметки или точки сопряжения изменились. Влияние изменений на стальную конструкцию необходимо проверить до подтверждения технического решения.
Достаточно ли общего обозначения «нефтехимический объект» для выбора защиты?+
Нет. Нужны конкретные требования проекта и данные о среде эксплуатации. Система покрытия или огнезащиты согласуется для этих условий и подтверждается соответствующей документацией.
Входят ли трубопроводы в запрос на стальной каркас трубной эстакады?+
Состав нужно перечислить отдельно. Каркас, опоры труб, сами трубопроводы и площадки доступа относятся к разным позициям. Отметьте требуемую стальную часть на компоновке и приложите проектные данные её интерфейсов. Название эстакады не подтверждает комплект технологической системы.
Уточните, какой объект и какие сведения требуется подтвердить. Документ на материал, сведения об изготовленном элементе и подтверждение отдельной проверки нельзя считать одним и тем же только по названию файла. Свяжите документ с источником, обозначением позиции или партии и рассматриваемой частью заказа.
Нет. Стальная плита, анкерное крепление и бетонная часть — разные позиции. Укажите каждую в составе запроса и свяжите с актуальным узлом; отдельно согласуйте поставку, данные сопряжения и работы на площадке.
Это разные позиции. Оболочка защищает изоляцию, а стальной каркас относится к опорной конструкции. Обозначьте их отдельно в документах и запросе; наличие оболочки не определяет состав поставки каркаса или всей трубопроводной системы.
C-, H- и Z-образные стальные профили для балок, колонн, прогонов и других проектных элементов. Укажите по каждой позиции сечение, материал, длину, количество и требуемую обработку. Назначение профиля и допустимость замены подтверждаются проектом; похожие размеры не означают взаимозаменяемость.
Стальные ангары, склады и производственные цеха для проектов в Казахстане. Для ангара из сэндвич-панелей укажите назначение, город и известные размеры, затем разделите каркас, стеновые и кровельные панели, проёмы и оборудование. Конструктивная схема, стоимость и комплект поставки уточняются по данным проекта.
Стальные конструкции для автомобильных, пешеходных и технологических мостов и переходов. Укажите назначение, общую схему и запрашиваемую стальную часть. Пролёты, нагрузки, сопряжения с опорами и границы поставки требуют проверки по проектной документации.
Проверим интерфейсы промышленной стальной конструкции
Начните с названия объекта и нужной стальной части. Приложите имеющуюся компоновку и документы оборудования; данные, которые ещё уточняются, можно указать как открытые вопросы.
